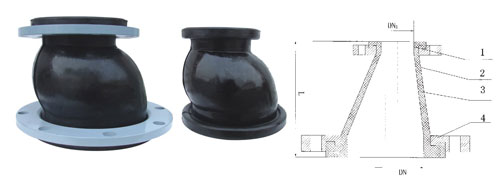

名称：偏心异径橡胶接头
偏心异径橡胶接头可解决金属管道连接时不同口径的问题，同时有减震降噪的作用，可节约管道安装零件，节约成本。它由内胶层、织物增强层、中胶层、外胶层、端部加固金属环或钢丝圈、金属法兰或平行活接头组成，具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，偏心异径橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。
产品分类：
通用类：适用于输送温度为-15~80℃的水、浓度10%一下的酸溶液或碱溶液。
特种类：适用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。
耐热类：适用于输送温度高于80℃的水。
主要性能及作用：
1.管道-泵安装偏心大小头：是用来防气蚀的，且泵进口的大小头一般应该顶平安装，这是防止管道内气相在泵口积聚，形成大气泡进入泵腔，损坏泵。只有一种情况下才可以底平安装。那就是大小头后面直接接向上弯曲的弯头。这种情况下气相不可能积聚。
2.泵-管道安装同心异径接头：泵出口DN与外管道系统存在差异，用于同心异径大小头，可实现尺寸不同的两根管子的直线连接，实现管道变径的管件。
轴向位移是：橡胶接头在流体流动方向（即中轴线方向）的伸长或压缩。
横向位移是：橡胶接头在与流体方向即中轴线方向相垂直的方向的位移。
角位移是：橡胶接头两个端面的垂直中心线与原中轴线的夹角之和。
偏心异径橡胶接头材料表
|
序号 |
部位 |
材料 |
|
1 |
外胶层 |
11R、CR、EPDM、NR、NBR |
|
2 |
内胶层 |
11R、CR、EPDM、NR、NBR |
|
3 |
骨架层 |
聚酯帘布 |
|
4 |
法兰 |
Q235 304 316L |
|
5 |
增强圈 |
钢丝圈 |
偏心异径橡胶接头数据表
|
公称通径DN |
安装长度L |
D |
D0 |
n- ф |
D1 |
D01 |
n1-ф1 |
|
50×40 |
180 |
165 |
125 |
4-ф18 |
150 |
110 |
4-ф18 |
|
65×40 |
180 |
185 |
145 |
4-ф18 |
150 |
110 |
4-ф18 |
|
65×50 |
180 |
185 |
145 |
4-ф18 |
165 |
125 |
4-ф18 |
|
80×50 |
180 |
200 |
160 |
8-ф18 |
165 |
125 |
4-ф18 |
|
80×65 |
180 |
200 |
160 |
8-ф18 |
185 |
145 |
4-ф18 |
|
100×50 |
180 |
220 |
180 |
8-ф18 |
165 |
125 |
4-ф18 |
|
100×65 |
180 |
220 |
180 |
8-ф18 |
185 |
145 |
4-ф18 |
|
100×80 |
180 |
220 |
180 |
8-ф18 |
200 |
160 |
8-ф18 |
|
125×65 |
180 |
250 |
210 |
8-ф18 |
185 |
145 |
4-ф18 |
|
125×80 |
180 |
250 |
210 |
8-ф18 |
200 |
160 |
8-ф18 |
|
125×100 |
180 |
250 |
210 |
8-ф18 |
220 |
180 |
8-ф18 |
|
150×80 |
200 |
285 |
240 |
8-ф22 |
200 |
160 |
8-ф18 |
|
150×100 |
|
285 |
240 |
8-ф22 |
220 |
180 |
8-ф18 |
|
150×125 |
200 |
285 |
240 |
8-ф22 |
250 |
210 |
8-ф18 |
|
200×100 |
220 |
340 |
295 |
8-ф22 |
220 |
180 |
8-ф18 |
|
200×150 |
220 |
340 |
295 |
8-ф22 |
285 |
240 |
8-ф22 |
|
250×100 |
|
395 |
350 |
12-ф22 |
220 |
180 |
8-ф18 |
|
250×125 |
220 |
395 |
350 |
12-ф22 |
250 |
210 |
8-ф18 |
|
250×150 |
220 |
395 |
350 |
12-ф22 |
285 |
240 |
8-ф22 |
|
250×200 |
220 |
395 |
350 |
12-ф22 |
340 |
295 |
8-ф22 |
|
300×125 |
|
445 |
400 |
12-ф22 |
250 |
210 |
8-ф18 |
|
300×150 |
220 |
445 |
400 |
12-ф22 |
285 |
240 |
8-ф22 |
|
300×200 |
220 |
445 |
400 |
12-ф22 |
340 |
295 |
8-ф22 |
|
300×250 |
220 |
445 |
400 |
12-ф22 |
395 |
350 |
12-ф22 |
|
350×125 |
|
505 |
460 |
16-ф22 |
250 |
210 |
8-ф18 |
|
350×200 |
230 |
505 |
460 |
16-ф22 |
340 |
295 |
8-ф22 |
|
350×250 |
230 |
505 |
460 |
16-ф22 |
395 |
350 |
12-ф22 |
|
350×300 |
230 |
505 |
460 |
16-ф22 |
445 |
400 |
12-ф22 |
|
400×200 |
|
565 |
515 |
16-ф26 |
340 |
295 |
8-ф22 |
|
400×250 |
240 |
565 |
515 |
16-ф26 |
395 |
350 |
12-ф22 |
|
400×300 |
240 |
565 |
515 |
16-ф26 |
445 |
400 |
12-ф22 |
|
400×350 |
240 |
565 |
515 |
16-ф26 |
505 |
460 |
16-ф22 |
|
450×200 |
|
615 |
565 |
20-ф26 |
340 |
295 |
8-ф22 |
|
450×250 |
|
615 |
565 |
20-ф26 |
395 |
350 |
12-ф22 |
|
500×300 |
|
670 |
620 |
20-ф26 |
445 |
400 |
12-ф22 |
