名称：防拉脱可曲挠橡胶接头
当可曲挠橡胶接头需承受较高压力，轴向或径向位移范围有可能超出允许值时，或用户对橡胶接头的位移性能有特殊要求时，均可采用限位装置。

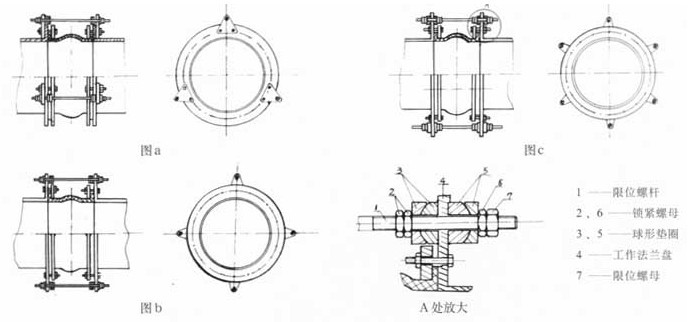

限位装置的形式有三种

    A型—限位螺杆紧固在管道法兰盘上（见图a）
    B型—限位螺杆焊接在管道法兰盘上（见图b）
    以上两种形式均可将橡胶接头的位移量限制在用户所需要的范围之内。
    当用户只允许橡胶接头存在径向位移而不允许有轴向位移时，限位装置实质上就是一种轴向定位器，即我厂所规定的C型（见图C）
    注意：可曲挠橡胶接头一般可以承受其工作压力而产生轴向负荷与径向扭曲是不需要限位器与定位器的。

防拉脱可曲挠橡胶接头技术条件

项目	型号	JGD-1	JGD-2	JGD-3
工作压力MPa(kgf/cm2)		1.0（10）	1.6（16）	2.5（25）
爆破压力MPa(kgf/cm2)		2.0（20）	3.0（30）	4.5（45）
真空度KPa(mm/Hg)		53.3（400）	86.7（650）	100（750）
适　用　温　度℃		-15℃～115℃特殊可达-30℃～+250℃
适　用　介　质		空气、压缩空气、水、海水、热水、油、酸、碱等。

防拉脱可曲挠橡胶接头安装数据表

公称通径		长度 L	法兰厚度b mm	螺栓数	螺栓直径 mm	螺栓孔中心 (圆直径mm)	轴向位移mm		横向位移 mm	偏转角度 a1+a2
mm	英寸	长度 L	法兰厚度b mm	螺栓数	螺栓直径 mm	螺栓孔中心 (圆直径mm)	伸长	压缩	横向位移 mm	偏转角度 a1+a2
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	25	515	16	25	22	15
450	18	255	30	20	25	565	16	25	22	15
500	20	255	32	20	25	620	6	25	22	15
600	24	260	36	20	30	725	6	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	34	950	16	25	22	15
900	36	260	42	28	34	1050	6	25	22	15
1000	40	260	44	28	34	1160	18	26	24	15
1200	48	260	48	32	41	1380	18	26	24	15
1400	56	350	44	36	34	1560	20	28	26	15
1600	64	350	44	40	34	1760	25	35	30	10
1800	72	350	48	44	41	1970	25	35	30	10
2000	80	420	50	48	48	2180	25	35	30	10
2200	88	580	54	52	48	2390	25	35	30	10
2400	96	610	60	56	48	2600	25	35	30	10
2600	104	650	62	60	54	2810	25	35	30	10
2800	112	680	64	64	54	3020	25	35	30	10
3000	120	680	68	68	54	3220	25	35	30	10
