首页 >  补偿器系列 >  ZMS型直埋式波纹补偿器

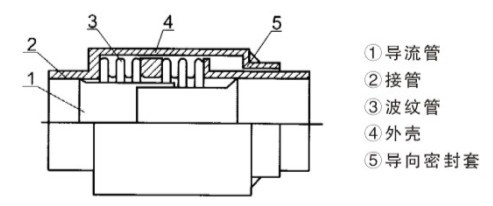

产品名称:ZMS型直埋式波纹补偿器

直埋式波纹补偿器又称为直埋式波纹膨胀节、直埋式伸缩器。直埋式波纹补偿器主要用于直埋管线的轴向补偿。直埋式波纹补偿器具有抗弯能力,所以可不考虑管道下沉的影响。直埋式波纹补偿器具有补偿量大,寿命长的特点。直埋式波纹补偿器外壳及导向套筒保护下实现自由伸缩补偿,其它性能跟普通波纹补偿器相同。
产品型号:ZM型、ZMS型、ZMB型、ZMP型
压力级别:0.25Mpa-2.5Mpa。
安装注意事项:
   1.为使直埋式波纹补偿器起到补偿作用,补偿器两端必须设固定支架,防止管道受内压推力影响外移拉伸。
   2.补偿器的一端(指单向补偿的直埋式补偿器死端)要靠近一端的固定支架,用补偿器的活头补偿管道。
   3.根据补偿量设定两个固定支架的距离,补偿量一般不大于管径。
   4.试压过程中以补偿器不得出现拉伸现象5.直埋式伸缩器/直埋补偿器产品轴向补偿量:30mm-500mm。


ZMS型直埋式波纹补偿器技术参数
通径 波数 压力等级MPa 波纹管 最大外径 接管端口 总长L
DN 0.25 0.6 1 1.6 2.5 有效面积 尺寸 尺寸 (mm)
  轴向补偿量mm/刚度N/mm cm2 mm mm
50 8 14/153 12/318 12/318 12/635 11/1310 37 120 φ57x3.5 361
16 27/76 24/158 24/158 24/318 23/655 445
32 52/38 48/79 48/79 48/159 46/328 621
65 8 19/213 18/213 18/213 18/424 15/841 55 159 φ73x4 377
12 30/142 29/142 27/142 27/283 25/421 425
24 60/71 58/107 54/107 54/142 50/211 581
80 8 30/179 30/179 30/358 29/358 27/650 81 162 φ89x4 430
10 54/143 37/143 37/286 37/286 32/325 466
20 108/72 74/72 74/143 74/143 64/163 660
100 6 34/138 34/277 33/417 33/417 32/817 121 180 φ108x4 410
10 56/83 56/166 56/250 54/250 50/409 492
20 112/42 112/83 112/125 108/125 100/205 712
125 5 37/136 36/272 36/408 35/408 33/801 180 221 φ133x4 410
9 66/76 65/151 65/227 63/227 60/401 412
18 132/38 130/76 130/114 126/114 120/201 711
150 5 49/100 49/200 48/300 45/456 44/845 257 245 φ159x4.5 433
8 88/63 78/125 77/188 71/286 65/423 518
16 159/32 156/63 154/94 142/143 130/211 756
200 4 58/95 56/193 56/288 56/480 55/800 479 327 φ219x6 475
6 86/63 85/128 85/192 84/320 80/927 553
12 172/32 170/64 170/96 168/160 160/200 800
250 4 75/170 74/343 63/588 53/930 50/1856 769 404 φ273x8 500
6 112/113 110/228 95/392 80/620 78/927 620
12 220/57 220/114 190/196 160/310 156/464 984
300 4 73/250 72/503 65/830 57/1253 54/2142 1105 451 φ325x8 584
6 110/167 109/335 97/553 85/835 80/1071 713
12 220/84 218/168 194/277 170/481 160/536 1113
350 4 79/263 78/523 72/840 64/1265 62/2684 1307 500 φ377x10 614
6 119/175 117/348 107/560 97/843 90/1342 759
12 238/88 234/174 214/280 194/442 180/671 1216
400 4 83/280 73/458 70/918 65/1373 63/3675 1611 537 φ426x10 625
6 126/187 109/305 102/612 97/915 90/1838 771
12 250/94 218/153 204/306 194/458 180/920 1225
450 4 98/203 96/405 82/690 69/2305 65/4350 1972 632 φ478x10 620
6 147/135 144/270 124/460 103/1537 90/2175 762
12 294/68 288/135 248/230 206/769 180/1087 1200
500 4 102/212 100/423 84/728 70/2452 65/4256 2445 699 φ529x10 624
6 153/142 149/282 126/485 105/1635 90/2128 766
12 306/71 298/141 252/243 210/818 180/1064 1216
600 4 123/265 121/530 86/1468 99/1740 95/2842 3534 806 φ630x10 676
6 185/177 181/353 148/978 140/1160 120/1420 848
12 370/89 362/177 358/489 280/580 240/710 1382
700 4 128/287 126/573 87/1625 85/2972 84/4100 4717 915 φ720x10 708
6 192/192 188/382 168/1083 131/1982 120/2050 882
12 384/96 376/191 336/542 262/991 240/11025 1422
800 4 128/310 126/620 84/1778 85/3183 84/6234 5822 1005 φ820x10 724
8 256/155 252/310 168/889 170/1591 168/3117 1071
12 384/103 378/207 252/596 241/1061 236/1558 1538
900 4 151/378 149/758 118/1329 117/2575   7620 1137 φ920x10 192
8 302/189 298/379 236/664 234/1288   1211
12 453/126 447/253 351/443 354/825   1650
1000 4 140/423 140/845 115/2770 90/5038   9043 1227 φ1020x10 800
8 280/212 280/423 230/1385 180/2519   1200
12 420/141 420/282 345/923 270/1679   1616
