产品名称：HWY型无约束波纹补偿器
    定向保护管的一端和主定向板焊接，包容在定向保护管内的导向管通过次定向板和另一侧接管焊接，定位板与定向保护焊接。因此该补偿器具有强力的支撑和定向性能，同时定位板保护波纹管不被拉平。
产品用途：
    无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意。
压力级别：0.25Mpa-2.5Mpa

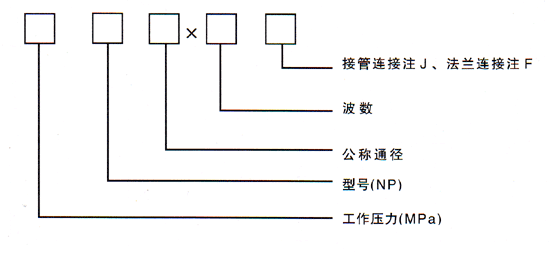

一、型号示例：

举例：0.6WY300×12F
表示：工作压力为0.6MPa，WY代表无约束波纹补偿器，通径DN=300mm，12代表波数，F为法兰连接。

二、产品说明：
　　“无约束”是以往的轴向型波纹补偿器对使用有较多约束条件而得名的，无约束波纹补偿器完全消除了以往轴向型补偿器对导向支架L1≤4DgL2≤14Dg和L3要求，使用约束波纹补偿器可使管道的所有支架间距均可任意。

三、安装示意图：

HWY型无约束波纹补偿器技术参数
