产品用途:
内置式鸭嘴阀主要用于管网管线、下水道、溢流井等排放系统及提升泵站。
性能特点:
基本上与内嵌式鸭嘴阀相同，应用时因增加管道部分直径，与内嵌式相比减少了水头损失，保证了泵的性能。
制作材料:
氯丁橡胶、乙丙橡胶等。

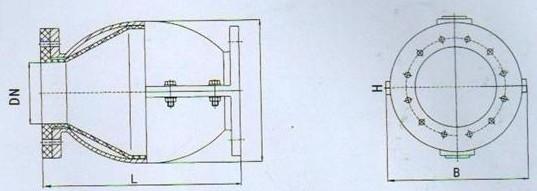

安装尺寸及方式:
带有法兰的内置式鸭嘴阀外加金属外壳，可作为传统的在线止回阀，无需机械部件，耐磨且抗腐蚀，免维护，与金属法兰自然连接时，需垫加密封材料。注意不能碰坏鸭嘴阀的唇边。
.jpg)
公称通径(DN) 管子外径(DW) 型号(XL-T) 长度(l) 高度(h) 法兰外径(D)
| 公称通径(DN) | 管子外径(DW) | 型号(XL-T) | 长度(l) | 高度(h) |
法兰外径(D) 1.0MPa |
|
| Dw | Do | |||||
| 100 | 108 | 108 | XL100-150-T | 220 | 150 | 210 |
| 114 | 114 | |||||
| 150 | 159 | 159 | XL150-200-T | 320 | 200 | 265 |
| 168 | 168 | |||||
| 200 | 219 | 219 | XL200-280-T | 440 | 280 | 340 |
| 250 | 273 | 273 | XL250-360-T | 600 | 360 | 395 |
| 300 | 325 | 325 | XL300-420-T | 700 | 420 | 445 |
| 350 | 377 | 377 | XL350-480-T | 880 | 480 | 505 |
| 400 | 426 | 426 | XL400-540-T | 1000 | 540 | 565 |
| 450 | 480 | 480 | XL450-600-T | 1120 | 600 | 615 |
| 500 | 530 | 530 | XL500-660-T | 1300 | 660 | 670 |
| 600 | 630 | 630 | XL600-760-T | 1420 | 760 | 780 |
| 700 | 720 | 720 | XL700-880-T | 1600 | 880 | 895 |
| 800 | 820 | 820 | XL800-980-T | 1800 | 980 | 1015 |
| 900 | 920 | 920 | XL900-1100-T | 2000 | 1100 | 1115 |
| 1000 | 1020 | 1020 | XL1000-1200-T | 2300 | 1200 | 1230 |
| 1200 | 1220 | 1220 | XL1200-1400-T | 2580 | 1400 | 1455 |
