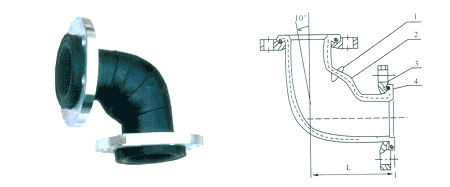

名称:WTX型可曲挠橡胶弯头
    WTX型可曲挠橡胶弯头又称高压松套法兰式弯头,该产品系内胶层、增强层、外胶层模压硫化成型的橡胶弯球头和松套金属法兰组成。可曲挠橡胶弯头耐压高、弹性好,位移补偿量大、吸振降噪效果明显,安装维修方便,便利金属管路的转向施工,便于目前广泛应用的各种金属弯头、新颖的管路柔性连接器材。
    WTX可曲挠橡胶弯头可广泛用于建筑给水排水、暖通空调、冶金、化工、造纸、卫生、船舶、消防、制药等行业的各种管道系统的柔性连接。
技术条件
项目\型号 WTX-Ⅰ WTX-Ⅱ WTX-Ⅲ
工作压力MPa(Kg·f/cm2) 1.0(10) 1.6(16) 2.5(25)
爆破压力MPa(Kg·f/cm2) 2.0(20) 3.2(32) 4.5(45)
真空度KPa(mmHg) 53.3(400) 86.7(650) 100(750)
适用温度℃ -15-115,特殊可达-30-250
适用介质 空气,压缩空气,水,海水,热水,油,酸,碱等
主要连接尺寸
公称通径DN 长度mm 各向允许位移mm
mm inch X X' Y Y' Z Z'
50 2 140 20 16 20 16 16 16
65 140 20 16 20 16 16 16
80 3 150 20 16 20 16 16 16
100 4 160 20 16 20 16 16 16
125 5 180 20 16 20 16 16 16
150 6 200 20 16 20 16 16 16
200 8 230 20 16 20 16 16 16
250 10 280 20 16 20 16 16 16
300 12 305 20 16 20 16 16 16
350 14 320 25 18 25 18 18 18
400 16 320 25 18 25 18 18 18
450 18 320 25 18 25 18 18 18
500 20 350 28 22 28 22 22 22
600 24 350 28 22 28 22 22 22
