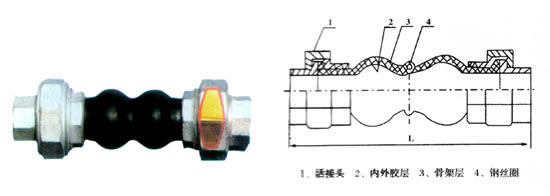

JGD-B型丝扣连接橡胶软接头
-B型可曲挠双球体橡胶接头.jpg)
产品简介：
JGD-B型丝扣连接橡胶接头该产品为尼龙帘布增强的橡胶制品。具有耐高压、弹性好、偏转位移量大、耐老化、减震降噪好的特点，广泛用于住宅、宾馆空调、机器设备等水暖管道的进出口管道连接。
| 工作压力 | 1MPa(10kgf/cm2) | 偏转角度 | （a1+a2）45℃ |
| 爆破压力 | 3MPa(30kgf/cm2) | 真空度 | 53.3KPa(400mmHg) |
| 适用温度 | -15℃--115℃特殊可达-30--250℃ | ||
| 适用介质 | 水、海水、热水、空气、压缩空气、油、酸、碱等化学物质 | ||
JGD-B型丝扣连接橡胶软接头技术条件数据表
| 公称通径Dg | L值 | 转向位移 | 横向位移 | ||
| mm | 英寸 | mm | 伸长 | 压缩 | mm |
| 20 | 0.75 | 180 | 5-6 | 22 | 22 |
| 25 | 1 | 180 | 5-6 | 22 | 22 |
| 32 | 1.25 | 200 | 5-6 | 22 | 22 |
| 40 | 1.5 | 210 | 5-6 | 22 | 22 |
| 50 | 2 | 220 | 5-6 | 22 | 22 |
| 65 | 2.5 | 245 | 5-6 | 22 | 22 |
