名称:通用型波纹补偿器
压力级别:0.1Mpa-2.5Mpa

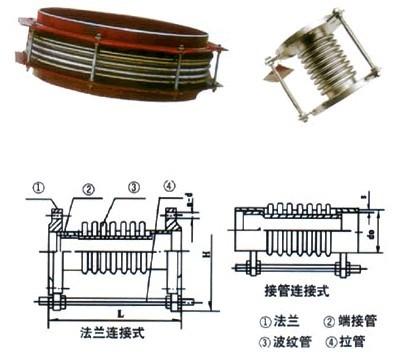

连接方式:1、法兰连接 2、接管连接
轴向补偿量:18mm-400m
产品特点:
    通用型波纹补偿器又称内压式波纹补偿器,波纹膨胀节,波纹伸缩节。该产品属于一种补偿元件,利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移,也可用于降噪减振。
安装要求:
    1.补偿器在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。
    2.需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除。
    3.安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。
    4.补偿器所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。
    5.水压试验结束后,应尽快排波壳中的积水,并迅速将波壳内表面吹干。
设计温度:480°C-750°C 产品代号:JDZ 型号标注:JDZ 波纹管形式 连接形式 压力-通径-补偿量
DN 长度mm   波数 压力等级 Mpa 波纹管 最大
法兰 接管 0.25 0.6 1 1.6 2.5 有效面积 外径尺寸
(mm) (mm) 轴向补偿量 mm/ 刚度 N/mm cm 2 mm
32 160/250 264/280 8 25/21 22/26 20/26 18/63 15/98 16 225
244/291 316/321 16 Nov-50 46/14 41/14 36/32 31/47
40 164/259 269/289 8 25/28 22/44 20/44 18/89 15/106 23 244
230/304 319/334 16 50/14 46/22 41/22 36/45 31/55
50 172/276 282/306 8 25/30 22/51 20/70 18/70 15/138 67 259
240/342 347/372 16 50/16 46/26 41/35 36/35 31/70
65 215/294 300/322 8 33/28 30/35 26/44 22/55 19/68 55 270
260/334 340/362 12 42/16 38/22 38/32 34/40 29/50
80 240/338 344/366 8 40/20 36/26 34/33 28/41 24/54 81 284
270/368 374/390 10 53/14 49/17 49/21 43/26 38/33
100 235/317 323/345 6 45/47 45/60 40/75 35/93 29/117 121 304
305/381 387/409 10 76/26 74/32 64/40 57/50 49/63
125 282/314 316/342 5 48/38 42/47 38/59 34/74 29/92 180 334
382/386 388/414 9 85/23 77/29 66/36 58/45 50/56
150 282/389 338/367 5 49/42 44/50 40/62 34/78 29/97 257 364
356/399 402/427 8 79/34 71/43 64/51 54/59 46/65
200 280/384 348/372 4 52/49 46/55 42/68 38/78 34/111 479 442
340/402 402/426 6 73/31 65/44 59/52 53/58 48/78
250 315/379 415/379 4 72/30 65/34 59/42 52/45 47/55 796 507
393/459 493/399 6 108/16 97/21 87/35 79/39 71/47
300 366/427 466/467 4 72/51 65/55 59/59 52/65 47/71 1105 562
464/525 564/565 6 108/32 97/35 87/37 79/41 71/45
350 397/452 497/492 4 72/58 65/62 59/67 52/74 47/81 1307 622
509/564 609/604 6 108/38 97/41 87/44 79/48 71/47
400 412/478 512/518 4 72/54 65/58 59/62 52/68 47/75 1611 700
522/588 622/628 6 108/36 97/39 87/43 79/47 71/52
450 503/498 503/523 4 108/32 97/35 87/37 79/41 71/45 1972 760
503/658 603/648 6 162/20 145/22 131/23 118/25 106/28
500 431/523 531/554 4 108/59 97/64 87/68 79/75 71/82 2445 835
531/655 631/742 6 162/34 145/37 131/39 118/43 106/48
600 478/548 578/588 4 108/74 97/80 87/85 79/94 71/103 3534 980
658/679 758/781 6 162/42 145/45 131/49 118/53 106/60
700 490 590 4 108/67 97/72 87/77 79/85 71/95 4717 1110
690 790 6 162/42 145/45 131/49 118/53 106/60
800 502 602 4 120/88 108/95 102/102 94/112 82/123 5822 1265
610 710 6 183/67 164/72 156/77 144/85 125/93
900   689 4 120/84 108/90 102/97 94/107 82/117 7620 1186
  850 6 183/60 164/65 156/69 144/76 125/84
1000   692 4 120/91 108/98 102/105 94/116   9043 1286
