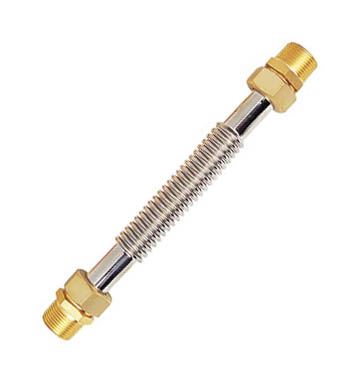

1 金属软管/SUS 304
|
3 外套螺母/黄铜镀铬
|
|
2 密封垫片/EPDM橡胶
|
4 对丝/黄铜镀铬
|
|
|
公称通径
|
产品型号
|
内径mm
|
外径mm
|
螺纹规格
|
公称压力MPa
|
使用温度范围℃
|
产品特点
|
|
A
|
B
|
|
15
|
1/2
|
CH01-15
|
13.0
|
16.8
|
PT1/2
|
1.75
|
0℃-120℃
|
1.该产品为常规产品
2.用于补偿安装误差
3.减振性能较弱
4.通径稍小
5.价格便宜
|
|
20
|
3/4
|
CH01-20
|
15.7
|
20.2
|
PT3/4
|
1.75
|
0℃-120℃
|
|
25
|
1
|
CH01-25
|
19.7
|
25.0
|
PT1
|
1.6
|
0℃-120℃
|
|
|
|
|
1 外螺纹接头/SUS 304
|
4 密封垫片/EPDM橡胶
|
|
2 金属软管/SUS 304
|
5 外套螺母/黄铜镀铬
|
|
3 焊接接管/SUS 304
|
6 对丝/黄铜镀铬
|
|
|
公称通径
|
产品型号
|
内径mm
|
外径mm
|
螺纹规格
|
公称压力MPa
|
使用温度范围℃
|
产品特点
|
|
A
|
B
|
|
15
|
1/2
|
CH04-15
|
15.0
|
20.5
|
PT1/2
|
1.6
|
0℃-120℃
|
1.该产品为常用焊接型结构
2.柔韧性很好，外表美观
3.减振性能好
|
|
20
|
3/4
|
CH04-20
|
19.0
|
26.0
|
PT3/4
|
1.6
|
0℃-120℃
|
|
25
|
1
|
CH04-25
|
25.5
|
34.0
|
PT1
|
1.0
|
0℃-120℃
|
|
|
|
|
1 外螺纹接头/SUS 304
|
4 网套/SUS 304
|
|
2 网套压环/SUS 304
|
5 油任/SUS 304 球面型
|
|
3 金属软管/SUS 304
|
|
|
|
公称通径
|
产品型号
|
内径mm
|
外径mm
|
螺纹规格
|
公称压力MPa
|
使用温度范围℃
|
产品特点
|
|
A
|
B
|
|
15
|
1/2
|
CH05-15
|
15.0
|
22.0
|
PT1/2
|
10.0
|
-250℃～500℃
|
1.该产品为一端焊接型外螺纹，另一端为球面密封型油任
2.密封效果很好
3.柔韧性好，耐压高
|
|
20
|
3/4
|
CH05-20
|
19.0
|
27.5
|
PT3/4
|
5.0
|
-250℃～500℃
|
|
25
|
1
|
CH05-25
|
25.5
|
35.5
|
PT1
|
2.6
|
-250℃～500℃
|
|
|
|
|
1 网套/SUS 304
|
3 网套压环/SUS 304
|
|
2 金属软管/SUS 304
|
4 油任/SUS 304 球面型
|
|
|
公称通径
|
产品型号
|
内径mm
|
外径mm
|
螺纹规格
|
公称压力MPa
|
使用温度范围℃
|
产品特点
|
|
A
|
B
|
|
15
|
1/2
|
CH07-15
|
15.0
|
22.0
|
PT1/2
|
10.0
|
-250℃～500℃
|
1.该产品为两端不锈钢球面型油任接头
2.密封性能很好
3.耐腐蚀能力强
4.耐压力高
|
|
20
|
3/4
|
CH07-20
|
19.0
|
27.5
|
PT3/4
|
5.0
|
-250℃～500℃
|
|
25
|
1
|
CH07-25
|
25.5
|
35.5
|
PT1
|
2.6
|
-250℃～500℃
|
|
|
|
|
1 金属软管/SUS 304
|
4 密封垫片/石棉
|
|
2 焊接接管/碳钢镀铬
|
5 油任接口/铸铁
|
|
3 外套螺母/铸铁
|
|
|
|
公称通径
|
产品型号
|
内径mm
|
外径mm
|
螺纹规格
|
公称压力MPa
|
使用温度范围℃
|
产品特点
|
|
A
|
B
|
|
15
|
1/2
|
CH10-15
|
15.0
|
20.5
|
PT1/2
|
1.6
|
-20℃～300℃
|
1.该产品为油任焊接型
2.柔韧性好
3.减振良好
4.连接方便
5.价格适中
|
|
20
|
3/4
|
CH10-20
|
19.0
|
26.0
|
PT3/4
|
1.6
|
-20℃～300℃
|
|
25
|
1
|
CH10-25
|
25.5
|
34.0
|
PT1
|
1.0
|
-20℃～300℃
|
|
